免费人成视频x8x8入口AA,国产在线观看码高清视频,久久精品99久久香蕉国产色戒,国内高清在线观看视频,在线观看无码AV免费不卡软件

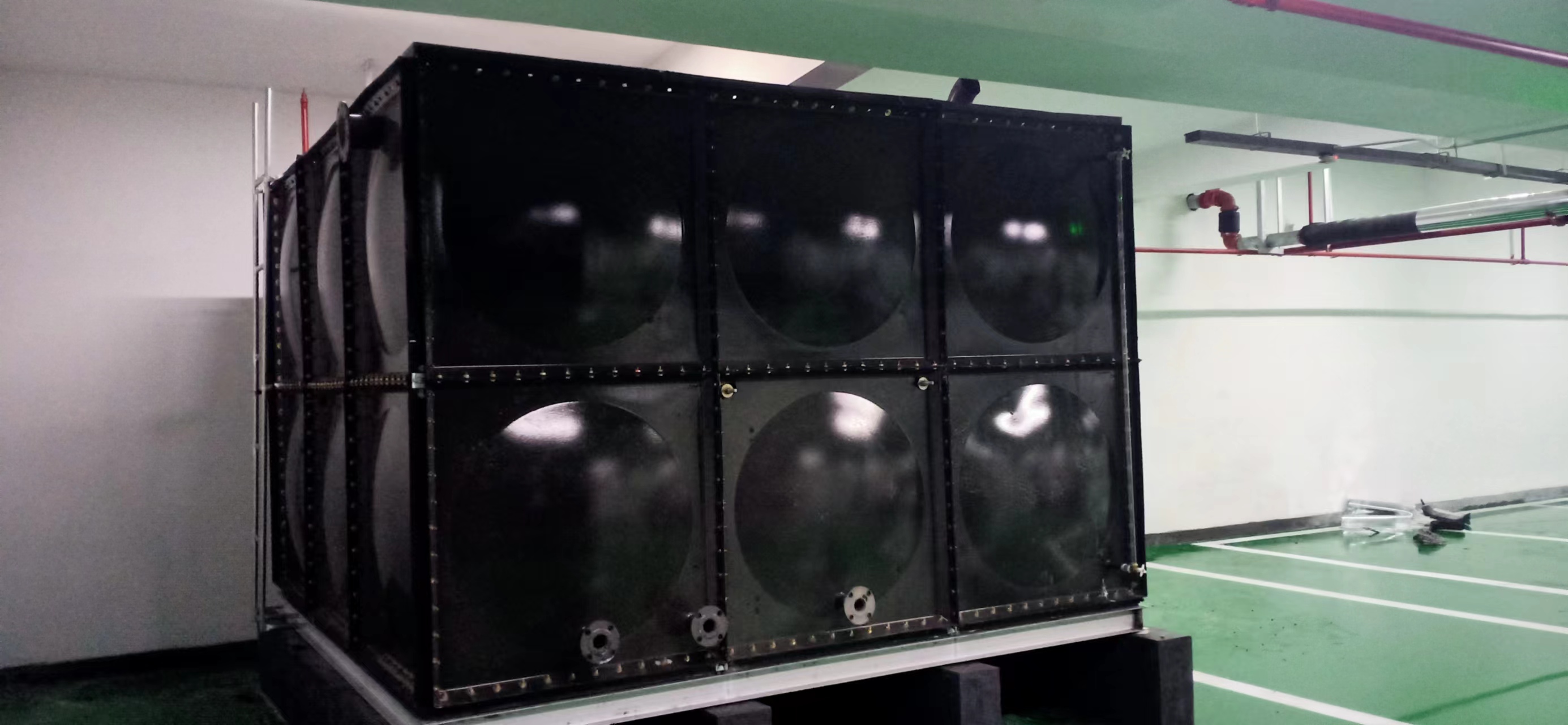

搪瓷鋼板水箱越來越多地應用到日常生活中，在我們使用搪瓷水箱時應注意以下幾方面的問題：
1、熱水溫度高，加速搪瓷溶解：熱水溫度越高，搪瓷鋼板水箱的壽命就越短。有數(shù)據(jù)表明，搪瓷內(nèi)膽水溫從60℃開始，搪瓷的溶解速度大大加快，因為生活熱水用水箱溫度經(jīng)常保持在60℃，所以搪瓷鋼板水箱壽命偏低。
2、一般延長搪瓷鋼板水箱壽命的方法是用美棒來保護搪瓷內(nèi)膽。但是不能認為有美棒陽極保護就萬事大吉，高枕無憂。美棒防腐蝕帶來另外的缺陷：①美棒防腐蝕壽命短，要頻繁更換；②美棒防腐蝕化學反應過程中產(chǎn)生絮狀分解物，影響洗浴衛(wèi)生，對人體也會產(chǎn)生危害。

3、搪瓷水箱缺陷難克服：目前，國內(nèi)外搪瓷都存在漏搪、微孔、氣泡等制造缺陷。搪瓷并不能將金屬內(nèi)壁完全遮蔽，因為即使是非常好的搪瓷技術廠家，也承認搪瓷的涂覆率不可能達到高，不僅搪瓷表面存在肉眼不可見的微孔，而且存在著搪瓷缺陷，即：內(nèi)膽鋼板焊縫錯位處，普通搪瓷很難處理好，吸附性極差），并且在生產(chǎn)線周轉(zhuǎn)以及運輸工程中，難免因磕碰導致新的缺陷出現(xiàn)。歐洲標準PREN12897中規(guī)定：單個缺陷的大尺寸不得超過：在平面搪瓷面上2mm；在邊緣或支撐上10mm；在焊縫上4mm。皮下缺陷（指在搪瓷內(nèi)部充滿鐵氧化物的缺陷，在光學顯微鏡下呈暗紅色到黑色）僅允許在邊緣和焊縫存在，缺陷位置應該在邊緣或焊縫2mm距離內(nèi)；所有皮下缺陷的總面積不得超過20c㎡/㎡搪瓷表面。這些缺陷處的金屬是暴露在水中的，與內(nèi)膽其他完好涂覆搪瓷層的鋼板形成腐蝕電池，裸露鋼板成為陽極，其他部分形成陰極，造成大陰極小陽極的格局，加速了裸露鋼板的腐蝕。
