水箱設置及安裝
1 水箱防水質污染措施應符合現行《建筑給水排水設計規范》GB50015中的有關規定。
2當水箱利用城鎮給水管網壓力直接進水時，應設置自動水位控制閥，控制閥直徑應與進水管管徑相同;當采用直接作用式浮球閥時，不宜少于兩個且進水管標高應一致。
3當水箱采用水泵加壓進水時，應設置水箱水位自動控制水泵開、停的裝置。當一組水泵供給多個水箱進水時，在進水管上宜裝設電訊號控制閥，由水位監控設備實現自動控制。
4 當水箱采用不銹鋼材料時，焊接材料應與水箱材質相匹配，焊縫應進行抗氧化處理。
5水箱宜獨立設置，且結構合理、內壁光潔、內拉筋無毛刺、不滲漏。

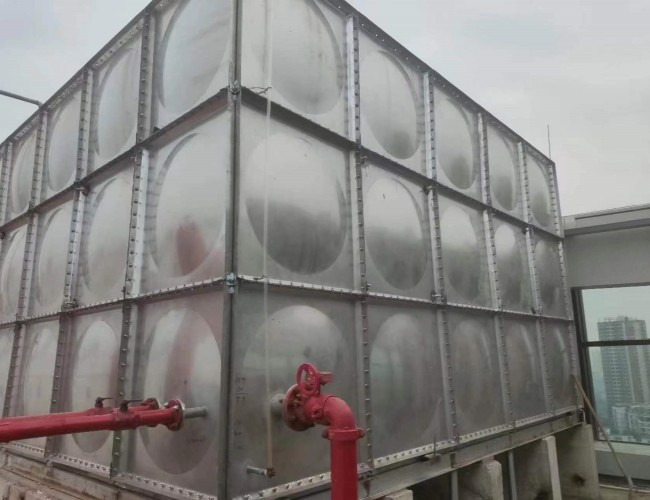

6 水箱應設置在維護方便、通風良好、不結冰的房間內。室外設置的水箱及管道應有防凍、隔熱措施。
7當水箱容積大于50m時，宜分為容積基本相等的兩格，并能獨立工作.
8 水箱高度不宜超過3m。當水箱高度大于1.5m時，水箱內外應設爬梯。

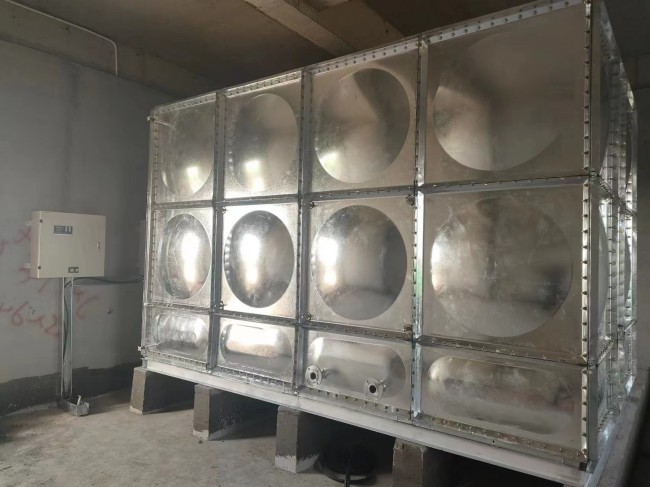

9建筑物內水箱側壁與墻面間距不宜小于0.7m，安裝有管道的側面，凈距不宜小于1.0m;水箱與室內建筑凸出部分間距不宜小于0.5m;水箱頂部與樓板間距不宜小于0.8m;水箱底部應架空，距地面不宜小于0.5，并應有排水條件。
10 水箱應設進水管、出水管、溢流管、泄水管、通氣管、人孔，并應符合下列規定。
10.1進水管的設置應符合現行國家標準《建筑給排水設計規范》GB50015的規定。
10.2出水管管底應高于水箱內底，高差不小于0.1。
10.3 進、出水管的布置不得產生水流短路，必要時應設導流裝置。
10.4 進、出水管上必須安裝閥門，水箱宜設置水位監控和溢流報警裝置。
10.5 溢流管的管徑，應按能排泄水箱的大入流量確定，并宜比進水管管徑大一級;宜采用水平喇叭口集水，喇叭口下的垂直管段不宜小于4倍溢流管管徑,溢流管出口末端應設置用耐腐蝕材料制作的防護網，與排水系統不得直接連接并應有不小于0.2m的空氣間隙
10.6 泄水管的管徑，應按水箱泄空時間和水受體排泄能力確定。泄水管應設在水箱底部，管徑不應小于DN50。水箱底部宜有坡度，并坡向泄水管或集水坑。泄水管與排水系統不得直接連接并應有不小于0.2m的空氣間隙。
10.7 通氣管管徑不應小于DN25，通氣管口應采取防護措施。
10.8水箱人孔必須加蓋、帶鎖、封閉嚴密，人孔高出水箱外頂不應小于0.1m，圓形人孔直徑不應小于0.7m，方形人孔每邊長不應小于0.6m。
11 采用玻璃管水位計時，可采用兩根重疊搭設，其搭設長度為70~ 200mm。
12給水箱配管管徑和定位尺寸應由設計人員確定。
13給水箱布置和基礎由設計人員確定。成品給水箱由廠家咨詢或參見國家標準圖集03S401《管道和設備保溫、防結露及電伴熱》。
